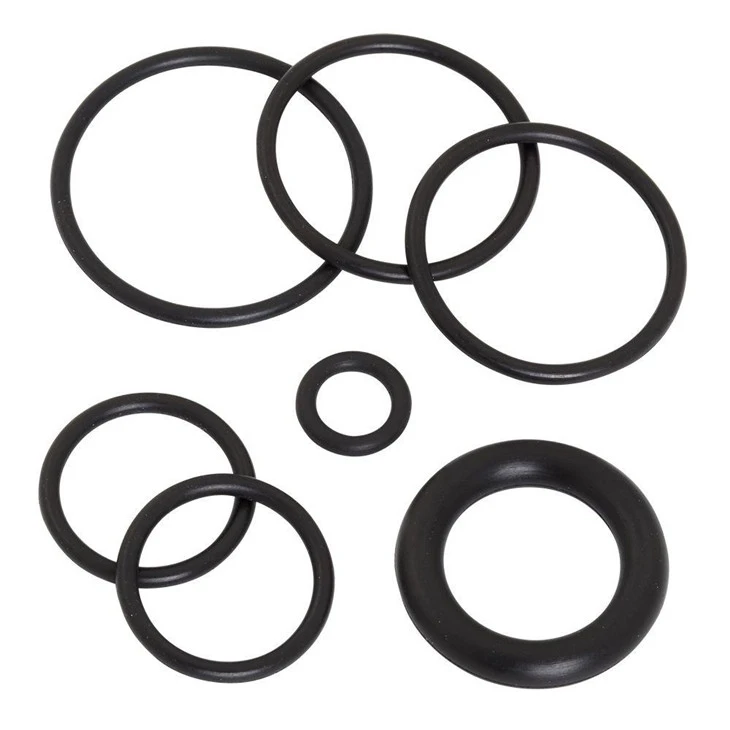

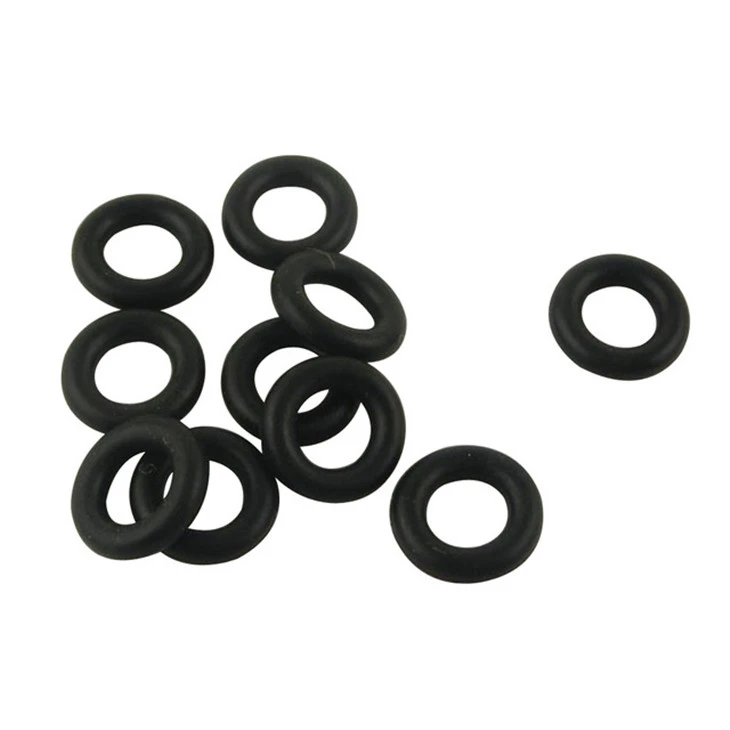

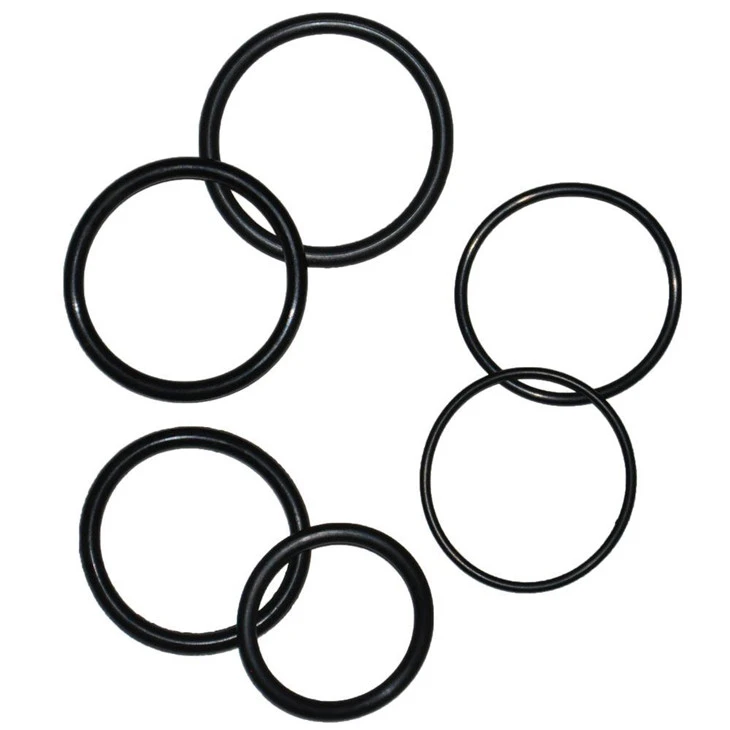

O-ring - NBR

O-ring - NBR

NBR (nitrilgummi) är den allmänna termen för akrylnitrilbutadienpolymer.

O-ringar är det vanligaste tätningselementet, och eftersom de är billiga och enkla är området för applicering av O-ringar väldigt brett i hydrauliska och pneumatiska system.

Om arbetsförhållanden och utrustning är lämpliga kan de användas både i statiska och dynamiska applikationer, men rekommenderas inte för rotationsrörelser.

Eftersom de tar upp mindre utrymme och ger dubbelsidig försegling jämfört med andra tätningselement, gör O-ringar det enklare att designa.

Att få bra resultat från O-ringsapplikationer beror på lämpliga mätningar, välja rätt material och lämplig ytkvalitet på metalldelar.

PROFIL

PRODUKTFÖRDELAR

• Kan användas både för hydrauliska och pneumatiska system

• Kan användas både för statiska och lågtryck dynamiska applikationer

• Både för stång- och kolvtillämpningar

• Brett samlingsområde

• Ett brett spektrum av dimensioner

• Enkel installation och borttagning

• Ekonomiska tätningslösningar

ANSÖKAN

Används i nästan alla branscher, men speciellt i icke-rörliga maskiner och i statiska tätningsapplikationer som fläns- eller locktätningar.

God kemisk resistens mot mineraloljor och fetter och hydrauloljor. Ej lämplig för utomhusbruk på grund av dåligt motstånd mot ozon och UV-strålar.

INSTALLATION

O-ringarna är monterade i spåret för hand. Det är mycket viktigt att monteringsverktygen måste vara av ett mjukt material och inte ha några skarpa kanter. Före installationen måste alla enskilda delar av tätningen oljas med systemolja.

Toleranser: DIN 3771 / ISO 3601

SÄRSKILDA GODKÄNNANDE - MATSKALA-KVALITET

Vi lager också specialutrustade material för livsmedelsindustrin. EU 1935/2004, EU2023 / 2006; KTW, FDA, NSF, WRC, EN 681, ACS, DVGW, UL etc.

OBSERVERA

För speciella applikationer som kräver höga temperaturer kan O-ringar tillverkas i FKM-material. Kan användas upp till 400 bar med en backupring.

Typiskt test

Resultat

Hårdhet Ändra, poäng +/- 10 -3

Ändring av dragstyrka,% -25 max. -13

Ultimate Elongation Change,% -25 max. -22

Volymförändring,% -5 till +10 +3

Flödesresistans - ASTM Bränsle B - EF21, ASTM D 471 (70 timmar 23oC) ASTM D2000

Krav

Typiskt test

Resultat

Hårdhet Ändra, poäng -30 till 0 -14

Ändring av dragstyrka,% -60 max. -36

Ultimate Elongation Change,% -60 max -32

Volymförändring,% 0 till +40 +22

FLUID RESISTANCE -ASTM # 1 Olja - EO14, ASTM D 471 (70 timmar 100oC) ASTM D2000

Krav

Typiskt test

Resultat

Hårdhet Ändra, punkter -5 till +10 +6

Ändring av dragstyrka,% -25 max. 6

Ultimate Elongation Change,% -45 max. -20

Volymförändring,% -10 till +5 -9

Flödesresistans - IRM 903 Olja, -EO34, ASTM D 471 (70 timmar 100oC) ASTM D2000

Krav

Typiskt test

Resultat

Hårdhet Ändra, poäng -10 till +5 -6

Ändring av dragstyrka,% -45 max. -14

Ultimate Elongation Change,% -45 max. -25

Volymförändring,% -10 till +25 +5

LOW TEMPERATURE RESISTANCE - F17, ASTM D 2137 Metod A, 9.3.2 ASTM D2000

Krav

Typiskt test

Resultat

(Ej skört efter 3 min. -40oC) Pass
